Tutvuge suure potentsiaaliga kaablite testimisega

Mis on suure potentsiaaliga testimine?

Kõrge potentsiaali, mida nimetatakse hi-pot testsüsteemiks, saab läbi viia alalis-, vahelduv- või VLF- vahelduvvoolu (tuntud ka kui väga madalsagedus) testpingega. Hipot-testimist saab läbi viia uute paigalduste vastuvõtutestina või olemasoleva kaablipaigaldise hooldustestina.

Hipoti testimine rakendab kaablisüsteemile lühiajalist ülepinget, et kontrollida süsteemi dielektrilist tugevust, sealhulgas kaablit, ühendusi ja otsteid. Enamikul juhtudel rakendatakse hi-pot testimist läbitud/ebaõnnestunud või mine/ei lähe testina. Kui kaablisüsteem katse ajal ei vea, loetakse see testi läbinuks ja selle võib kasutusele võtta või uuesti kasutusele võtta.

Kaablite DC-hipotestimine töötati välja 1900. aastate alguses, see on peamiselt mõeldud lamineeritud kaablite, näiteks paberisolatsiooniga pliiga kaetud kaablitüüpide testimiseks. DC hipot testerit on lihtne kasutada ja see kuvab täpse lekkevoolu väärtuse. See on väike, kerge ja kaasaskantav. Praegused standardid on DC hipotestrist pakutud ekstrudeeritud (nt ristseotud polüetüleenist [XLP] või etüleenpropüleenkummist [EPR] isolatsiooniga või lamineeritud konstruktsiooniga (nt paberist isolatsiooniga pliiga kaetud [PILC]) kaabli vastuvõtutestimiseks. standardid, nagu IEEE400, ei soovita enam DC-hipotestimist välivanuse XLP- või EPR-kaablite hooldustestimiseks, kuna see meetod põhjustab kahjustusi ja seda ei ole hoolduse seisukohalt mõttekas.

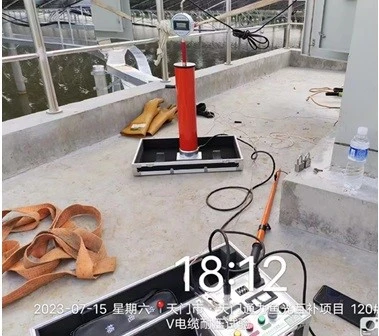

Kohapeal DC hipoti testimise juhtumid

HUAYI kaubamärgi DC hipot testeril on suure väljundvõimsuse ja väikese helitugevuse, usaldusväärse liigpinge, liigvoolu ja nullsulgumiskaitse funktsioonid ning {{0}},75-kordne pinge ümberlülitusfunktsioon. Uue tehnoloogia, uute materjalide ja uute seadmetega, suure väljundvõimsusega, väikese suurusega, kerge, usaldusväärse liigpinge-, liigvoolu- ja nullsulgumiskaitse funktsiooniga, 0,75-kordse pingega riivifunktsiooniga ja varustatud ajareleega, mis saab seada ajastusheli häire testis.

1. Ventiili tüüpi piiriku juhtivusvoolu test.

2, jõutrafo DC talub pingetesti ja lekkevoolu mõõtmist.

3, kõrgepinge kaabel (35 ~ 500kV ja allpool) DC talub pingetesti ja lekkevoolu mõõtmist.

4, tsinkoksiidi piiraja U1mA alalisvoolu võrdluspinge test ja 0.75U1mA lekkevoolu test.

Tegelikult on VLF hipoti testimine alternatiiv toitesageduse vastupidavuse pingetestile. Suurte ja keskmiste generaatorite, mootorite, toitekaablite ja muude katseobjektide toitesageduse pingetaluvuskatses on nende suure mahtuvuse tõttu isolatsioonikihis vajalik suure võimsusega katsetrafo või resonantstrafo. VLF-i hipotestil on samad eelised kui DC-hipotestidel – need on suhteliselt väikesed ja kerged. Võimsus on umbes viiendik võimsuse sagedusest ja toiming on lihtne. See on peamine põhjus, miks seda meetodit arenenud riikides laialdaselt kasutatakse. Viimased riiklikud eeskirjad kaablite ennetavate testide kohta on sõnaselgelt sätestanud, et alalisvoolu kõrgepinget ei kasutata enam elektriseadmete pingetaluvuse testimiseks ning soovitatav on vahelduvpinge vastupidavuse katse.

Kohapeal VLF hipoti testimise juhtumid

Meie ettevõtte välja töötatud uue põlvkonna {{0}},1 Hz ülimadala sagedusega kõrgepingegeneraator võtab kasutusele uusimad võimsuselektroonilised komponendid ja uusim ARM7 ühe kiibiga tehnoloogia, vähendades veelgi seadmete mahtu ja kaalu , loll toimimine ja stabiilsem jõudlus. See kasutab 7-tollist puutetundlikku ekraani, uusimat arm7 ühe kiibiga mikroarvutit, kiiret reklaamide hankimise ahelat ja on varustatud taustahaldustarkvaraga, mis ületab mehaanilise võimendi esimese põlvkonna puudused, nagu lühike kasutusiga, kõrge rikete määr ja suur maht. Suur testimisvahemik: {{10}},1 Hz, 0,05 Hz ja 0,02 Hz mitme sagedusega valik, suur testimisvahemik. Paljude kasutajate tagasiside on aastatepikkuse praktika põhjal näidanud, et: - 80kV ülimadala sagedusega kõrgepingetehnoloogia on riigis juhtival kohal ja kõige kulutasuvusega!

AC HIPOT-testimise testi saab jagada võimsuse sageduse, sageduse muundamise ja 0. 1Hz ultra-madala sageduse testitehnoloogia. Kõrgepinge kaablite korral, mis ületavad 35 kV, kasutatakse vahelduvvoolu Hipot -testimist peamiselt sageduse muundamise testi meetodil (muutuva sageduse vahelduvvoolu resonantssüsteem). Testisüsteem koosneb kõrgepingereaktorist, kõrgepinge jagajast, põnevast trafost, muutuva sageduse toiteallikast.

Kuidas valida kaablitele sobivat vahelduvvoolu resonantsi testimissüsteemi?

On peamised tegurid, mis mõjutavad AC hipotingi testimissüsteemi võimsust ja pinget.

1. Kaabli pingetase.

2. Kaabli maksimaalne katsepikkus

3. Kaabli ristlõike pindala

4. Reaktori suurus ja võimsus.

AC hipoti kohapealse testimise juhtumid

Huayi kaubamärgi vahelduvvoolu resonantstestisüsteemil on ülepinge, liigvool, nullkäivitus, süsteemi mittevastavus (välkumine) ja muud kaitsefunktsioonid, ülepinge ja liigvoolukaitse väärtust saab reguleerida vastavalt kasutaja vajadustele, ülepingekaitse toiming, kui testtoote välklamp tüüptoote kaitsmiseks. . Sellel on kolm töörežiimi, mida on kasutajatel mugav vastavalt põllu olukorrale paindlikult valida ja katsekiirust parandada. Töörežiimid on: automaatrežiim, manuaalrežiim, automaatse häälestuse käsitsi võimendusrežiim.

Vahelduvvoolu testimissüsteem suudab salvestada ja printida andmeid erinevates kohtades ning salvestatud andmenumber on number, mis aitab kasutajatel hõlpsalt tuvastada ja leida. Sageduse lähtepunkti saab määrata meelevaldselt määratud vahemikus ja suurel LCD-ekraanil kuvab skaneerimiskõvera, mis võimaldab kasutajatel intuitiivselt aru saada, kas resonantspunkt leida. Kasutades DSP platvormi tehnoloogiat, saab see lihtsalt suurendada või vähendada funktsioone ja uuendada vastavalt kasutaja vajadustele ning muuta ka inimese ja masina vahetusliidese humanitaarsemaks. Sama pingeastme ja võimsusega reaktor on mahult väiksem ja kaalult kergem. Madal temperatuuri tõus nimikoormusel; Kuivvalu, kõrge mehaaniline tugevus, hea elektriisolatsioonivõime, ilus ja usaldusväärne.
